電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。你知道電子萬能試驗機的結構及其操作方法有哪些有哪些嗎?下面跟隨本公司的技術人員一起來看看吧。

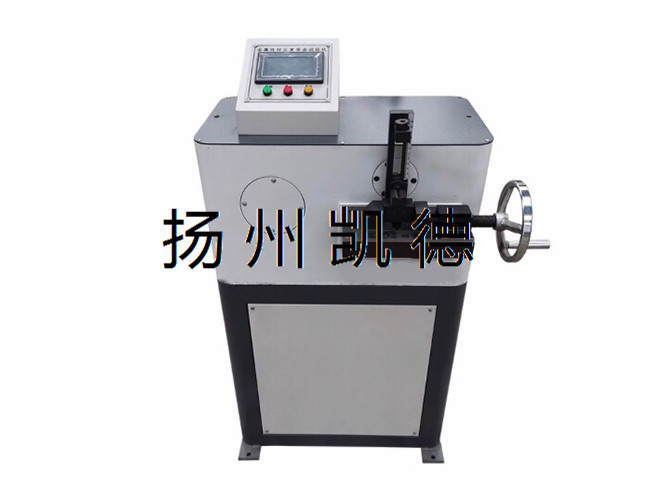

電子萬能試驗機的結構及其操作方法有哪些

一、電子萬能試驗機的結構組成

1 、電子萬能試驗機主機

主要有底座、工作臺、立柱、絲杠、移動橫梁以及上橫梁組成。其中移動橫梁上部安裝有下鉗口,下部安裝有上壓力板,上橫梁下部安裝有上鉗口，工作臺、上橫梁通過兩根立柱連接,構成一剛性框架。

工作臺與活塞連接,隨著活塞一起上下移動。移動橫梁通過傳動螺母連接在絲杠上，隨著絲杠的轉動而作上下運動。絲杠的驅動機構由驅動電機、鏈輪、鏈條組成。驅動電機通過鏈條傳動使兩根絲杠同步轉動。

由高壓油泵向油缸內供油使活塞上升，帶動工作臺向上運動，從而進行試樣的拉伸、剪切試驗和抗壓試驗。拉伸和剪切試驗在移動橫梁和上橫梁之間進行，抗壓試驗在工作臺和移動橫梁之間進行。

2、電子萬能試驗機送油閥

送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成。

3、回油緩沖閥

回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降。

4、電子萬能試驗機液壓系統原理

油箱內的油被吸入油泵，經油泵出油管送至送油閥，當送油閥門完全關閉時，油壓升高,直至將定差減壓閥打開，壓力油經電磁閥進入夾緊油缸，控制上下鉗口的夾緊與松開。當送油閥打開時，壓力油送入工作油缸內，可使油缸內的活塞升起。當工作油缸負荷突然消失時(打開回油閥或試樣斷裂)，工作油缸立即卸荷。

5、電子萬能試驗機測力系統

所有控制運算及狀態設置均由計算機軟件完成。該軟件集成了水泥，砂漿，磚塊，混凝土等的抗壓試驗，以及混凝土抗折的試驗，是一個五合一的軟件。能夠?qū)崟r(shí)記錄力——時間，加載速度——時間，變形——時間，力——變形，位移——時間，力——位移試驗曲線。可是隨時切換觀察，任意放大縮小，實時高速采樣;自動判斷破型，自動記錄保存試驗數據和試驗曲線;試驗數據采用數據庫管理模式，能夠?qū)崟r(shí)的察看數據庫記錄;試驗結束時自動的計算彈性模量、屈服強度等。

電子萬能試驗機的結構及其操作方法有哪些

二、電子萬能試驗機的操作方法

1、將總開關接通電源，打開電子萬能試驗機電源開關，檢查機器各部位運轉是否正常，作好試驗準備。

2、在試驗前應對所做試驗的最大荷載有所估計，不可超出傳感器的量程范圍。

3、微機系統開機后必須預熱20min方可正常工作。

4、旋轉彈出電子萬能試驗機主機電源(“緊?！卑粹o)，需緊急停止或關機時，按下“緊?！卑粹o。打開微機控制系統電源。

5、將試樣垂直地裝到上下夾持器中，將兩個跟蹤夾夾在試樣兩個標線上。

6、根據試樣長短，按動微機控制系統上的“快上、“快下或“慢上、“慢下按鈕確定移動橫梁的位置，到位后按“停機”按鈕停機，將下限位調節擋圈移到移動橫梁(擋圈)部位后鎖緊。

7. 上升下降速度由面板輸入 ，橫梁上升或下降過程一定要注意避免上下夾具相碰，也不能升降到上下極限位置，否則會損壞主機。如遇緊急情況，應按下控制系統上的“停止”按鈕或主機上的紅色緊停按鈕。

8.按下控制系統上的“試驗”按鈕，進入試驗狀態。

9、試驗結束后，切斷電源，對儀器設備進行擦拭清掃。

10、壓縮及彎曲等試驗可參照上述各項進行操作。

電子萬能試驗機的結構及其操作方法有哪些

以上是本公司技術人員針對電子萬能試驗機的結構及其操作方法有哪些做出的簡單介紹，希望對大家有所幫助。如果您還有其他疑問，可隨時聯系本公司的在線客服，本公司在線客服會第一時間回復您!
